Высокоэффективный регулирующий
клапан общего назначения в комплекте
с пневматическим мембранным
приводом FlowAct, создающим высокое
перестановочное усилие.
Конструктивные особенности
• Благодаря высоким значениям Cv, корпус
клапана имеет небольшие размеры
и меньшую стоимость.
• Низкая стоимость, компактность,
небольшой вес.
• Улучшенные эксплуатационные
характеристики и высокая надежность.
• Удобство технического обслуживания.
• Широкая область применения в качестве
регулирующей арматуры общего назначения.
Технические характеристики
• Тип: прямоходный регулирующий клапан.
• Размеры: DN15 ‑ DN150; 0,5" ‑ 6".
• Давление: PN 10 ‑ PN 40; класс 150 – 300.
• Материалы: углеродистая сталь;
нержавеющая сталь;.
• Температура: от ‑60°C до 400°C; ‑76°F ‑ 752°F.
Решения
Высокоэффективные, надежные, недорогие
комплектные регулирующие клапаны,
предназначенные для использования
в химической, нефтехимической, нефтегазовой
и нефтеперерабатывающей промышленности,
энергетике, системах отопления вентиляции
и кондиционирования и пищевой
промышленности. Аттестован TA‑Luft как
арматура, отвечающая требованиям класса В
к неорганизованным выбросам, т.е. имеющая
неорганизованные выбросы менее 10‑4 мг/с м

Высокоэффективный регулирующий
клапан общего назначения в комплекте
с пневматическим мембранным
приводом FlowAct, создающим большое
перестановочное усилие.
Конструктивные особенности
• Отличные регулировочные характеристики
благодаря использованию точно
спрофилированного плунжера и большим
длинам хода.
• Простая замена стандартных затворов
на малошумные и антикавитационные
затворы.
• Пониженный уровень вибраций и износа
затвора в результате использования прочного
плунжера.
Технические характеристики
• Тип: Прямоходный регулирующий клапан.
• Размеры: DN 15 ‑ DN 400; 0,5" ‑ 16".
• Давление: PN 10 ‑ PN 40; класс 150 ‑ 300.
• Материалы: углеродистая сталь;
нержавеющая сталь; специальные сплавы.
• Температура: ‑196°C ‑ 538°C; ‑320°F ‑ 1000°F.
Решения
Высокоэффективный регулирующий клапан
для химической промышленности, переработки
нефти, энергетики, систем отопления,
вентиляции и кондиционирования, и пищевой
промышленности. Исполнение с сильфонным
уплотнением исключает неорганизованные
выбросы из клапана. Аттестованный по TA‑Luft
минимальный уровень неорганизованных
выбросов составляет 10‑8 мбар л/с.

Высокоэффективный регулирующий
клапан общего назначения в комплекте
с пневматическим мембранным
приводом FlowAct, создающим большое
перестановочное усилие.
Конструктивные особенности
• Отличные регулировочные характеристики
благодаря использованию точно
спрофилированного плунжера и большим
длинам хода.
• Простая замена стандартных затворов
на малошумные и антикавитационные
затворы.
• Пониженный уровень вибраций и износа
затвора в результате использования прочного
плунжера.
Технические характеристики
• Тип: Прямоходный регулирующий клапан.
• Размеры: DN 15 ‑ DN 400; 0,5" ‑ 16".
• Давление: PN 10 ‑ PN 40; класс 150 ‑ 300.
• Материалы: углеродистая сталь;
нержавеющая сталь; специальные сплавы.
• Температура: ‑196°C ‑ 538°C; ‑320°F ‑ 1000°F.
Решения
Высокоэффективный регулирующий клапан
для химической промышленности, переработки
нефти, энергетики, систем отопления,
вентиляции и кондиционирования, и пищевой
промышленности. Исполнение с сильфонным
уплотнением исключает неорганизованные
выбросы из клапана. Аттестованный по TA‑Luft
минимальный уровень неорганизованных
выбросов составляет 10‑8 мбар л/с.

Регулирующий клапан с большим DN,
позволяющий получить высокий коэффициент
пропускной способности и предназначенный
для эксплуатации в тяжелых условиях.
Конструктивные особенности
• Повышенные коэффициенты пропускной
способности C
v позволяют использовать более
экономичные клапаны меньших размеров.
• Простое техническое обслуживание;
большое количество вариантов исполнения
с прижимным самоцентрирующимся седлом.
• Широкий набор затворов, обеспечивающих
эффективное подавление шума и кавитации.
Технические характеристики
• Тип: прямоходный регулирующий клапан.
• Размеры: DN 150 ‑ DN 750; 6" ‑ 30".
• Давление: PN 10 – PN 63; класс 150 – 600.
• Материалы: углеродистая сталь;
нержавеющая сталь.
• Температура: ‑196°C ‑ 815°C; ‑320°F ‑ 1500°F.
Решения
Простой, надежный и прочный клапан
промышленного назначения. Выпускаются
клапаны средних и больших размеров,
классов давления от 150 до 600 (PN 10 ‑ PN 63).
Предназначен для регулирования расхода,
давления и температуры технологических сред,
включая агрессивные и криогенные жидкости,
пар, воду, газы, многофазные жидкости,
высокотемпературные и эрозионные жидкости,
а также для работы при большом перепаде
давления

Предназначен для работы при высоких
давлениях. Имеет большую пропускную
способность. Быстрое и простое обслуживание
при регулировании расходов газа и жидкости.
Выпускается широкий ассортимент
затворов разной конструкции для работы
с агрессивными средами.
Конструктивные особенности
• Высокое рабочее давление и большая
пропускная способность при использовании
относительно более дешевых корпусов
меньших размеров.
• Конкурентоспособный экономичный вариант
регулирующего проходного клапана высокого
давления с высоким Cv.
• Широкий набор затворов, обеспечивающих
эффективное подавление шума и кавитации.
Технические характеристики
• Тип: прямоходный регулирующий клапан.
• Размеры: DN 50 ‑ DN 400; 2" ‑ 16".
• Давление: PN 160 ‑ PN 400; класс 900 ‑ 2500.
• Материалы: углеродистая сталь;
хромомолибденовая сталь;
нержавеющая сталь.
• Температура: ‑196°C ‑ 815°C; ‑320°F ‑ 1500°F.
Решения
Простой, надежный и прочный промышленный
регулирующий клапан с проходным корпусом.
Выпускаются клапаны с DN от малых
до больших значений, классов давления
от 900 до 2500 (PN 160 ‑ PN 400). Идеально
подходит для работы при высоких давлениях
и больших перепадах давления. Имеет высокие
коэффициенты пропускной способности Cv.
Эффективное подавление шума и кавитации.
Предназначен для регулирования расхода,
давления и температуры технологических
сред в самых разных
условиях применения
в нефтегазовой
промышленности
и энергетике.

Универсальный регулирующий клапан
общего назначения, выпускаемый в разных
исполнениях, включая специальные
конструкционные материалы, исполнение
для высоких давлений и разные варианты
соединительных патрубков.
Конструктивные особенности
• Хорошие эксплуатационные характеристики
при работе в тяжелых условиях, может иметь
проточную часть разной формы и разные
затворы.
• Малошумный, антикавитационный затвор
с упрочненными поверхностями деталей.
• Сильфонное уплотнение, сальник,
аттестованный по TA‑Luft.
Технические характеристики
• Тип: прямоходный регулирующий клапан.
• Размеры: DN25 ‑ DN150; 1" ‑ 6".
• Давление: PN 10 ‑ PN 400.
• Материалы: углеродистая сталь;
нержавеющая сталь; специальные сплавы.
• Температура: ‑196°C ‑ 650°C; ‑321°F ‑ 1202°F.
Решения
Регулирующий клапан общего назначения
в разных вариантах исполнения. Малошумные
и антикавитационные затворы, сильфонные
уплотнения высокого давления и паровая
рубашка, сальник SureGuard HP с пониженным
уровнем протечки в соответствии
с требованиям TA‑Luft. При изготовлении из
специальных материалов клапан идеально
подходит для регулирования при высоком
давлении.

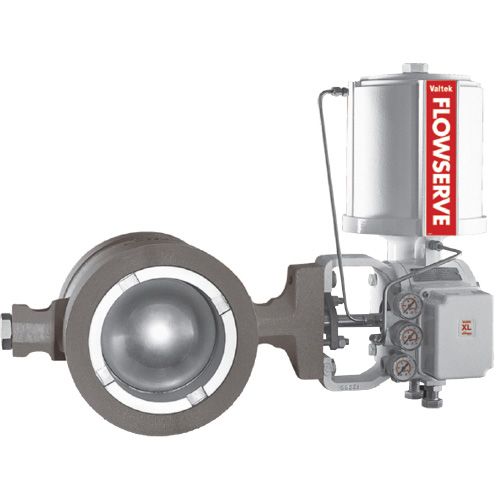

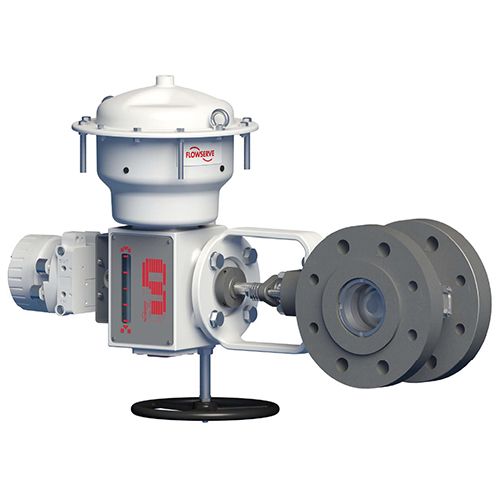

Высокоэффективный, безопасный поворотный
регулирующий клапан с эксцентриковым
регулирующим элементом.
Конструктивные особенности
• Высокие значения C
v позволяют использовать
краны меньших размеров.
• Низкий момент для смещения из закрытого
положения, превосходное регулирование;.
• При открытии плунжер сразу же поднимается
для уменьшения износа седла.
Технические характеристики
• Тип: поворотный.
• Размеры: DN 25 ‑ DN 300; 1" ‑ 12".
• Давление: PN 10, 16, 25, 40 и 63;.
• Класс 150, 300, 600.
• Материалы: углеродистая сталь;
нержавеющая сталь;.
• Температура: ‑100°C ‑ 400°C; ‑148°F ‑ 750°F.
Решения
Высокоэффективный регулирующий кран
общего назначения, обеспечивающий широкий
диапазон и высокую точность регулирования
и имеющий большую пропускную способность.

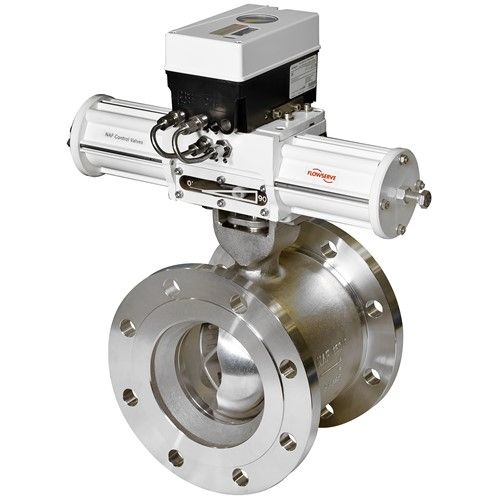

Усиленный сегментный шаровой кран,
в котором решены традиционные проблемы
шаровых кранов, в частности, узкий
диапазон регулирования, обусловленный
зависимостью пропускной способности от хода,
и неравномерное нагружение уплотнений из‑за
передачи нагрузки от трубопровода.
Конструктивные особенности
• Большая пропускная способность и широкий
диапазон регулирования.
• Предназначен для работы с абразивными,
эрозийными и агрессивными жидкостями.
• Седло в усиленном исполнении обеспечивает
герметичную отсечку и высокую надежность
при больших перепадах давления.
Технические характеристики
• Тип: поворотный.
• Размеры: DN 25 ‑ DN 400; 1" ‑ 20".
• Давление: класс 150, 300, 600; PN 10 ‑ PN 40.
• Материалы: углеродистая сталь;
нержавеющая сталь; другие сплавы.
• Температура: ‑46°C ‑ 316°C; ‑50°F ‑ 600°F.
Решения
Благодаря прочной конструкции идеально
подходит для регулирования потоков
агрессивных жидкостей с твердыми частицами
на объектах энергетики, химической
и нефтехимической промышленности.

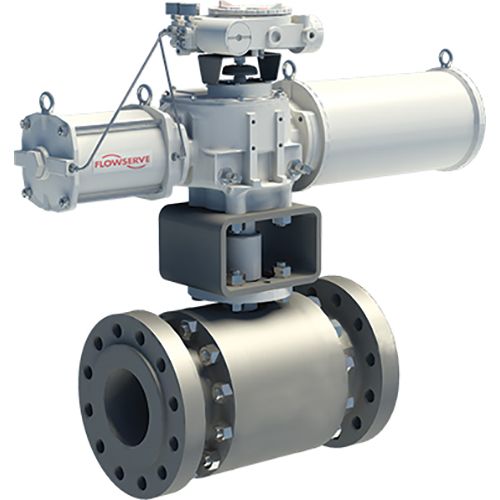

Кран имеет большую пропускную способность,
чем сопоставимые клапаны с проходным
корпусом. Это позволяет получить тот же
расход, используя шаровой кран меньшего
размера, который имеет меньшую стоимость,
меньший вес и требует меньше места
для установки.
Конструктивные особенности
• Широкий ассортимент затворов разной
конструкции на основе апробированных
промышленных технологий: малошумные
затворы MegaStream (снижение шума
величину до 30 дБа) и Z‑Trim (снижение шума
на величину до 23 дБа) и антикавитационные
затворы CavControl и ChannelStream.
• Высокая пропускная способность для корпуса
каждого размера.
• Широкий диапазон регулирования: > 300:1.
Технические характеристики
• Тип: шаровой кран с шаром в опорах.
• Размеры: DN 75 ‑ DN 1400; 3" ‑ 56".
• Давление: PN 10 ‑ PN 400; класс 150 ‑2500
по ANSI, 2000 – 15000 фунт/кв.дюйм
в исполнении по API.
• Материалы: углеродистая сталь;
нержавеющая сталь; никелевые сплавы.
• Температура: ‑196°C ‑ 450°C; ‑320°F ‑ 842°F.
Решения
Загрузочные рукава, заполнение и отбор газа
из хранилищ, противопомпажные системы
компрессоров, системы рециркуляции,
переработка газа, регулирование расхода
природного газа и топливных газов.

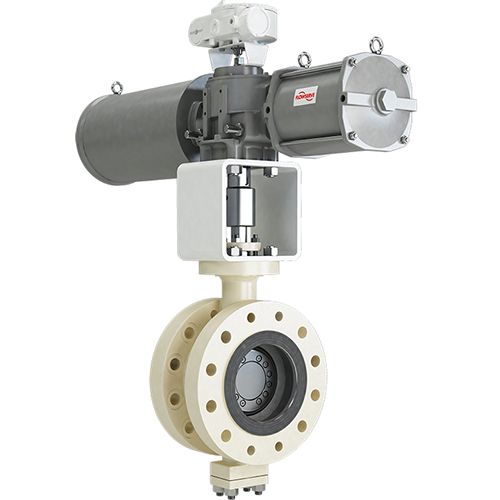

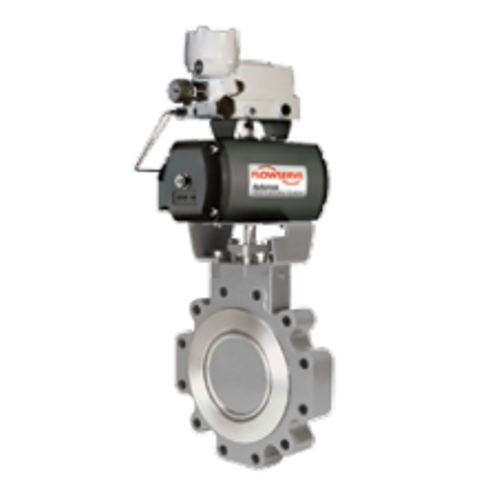

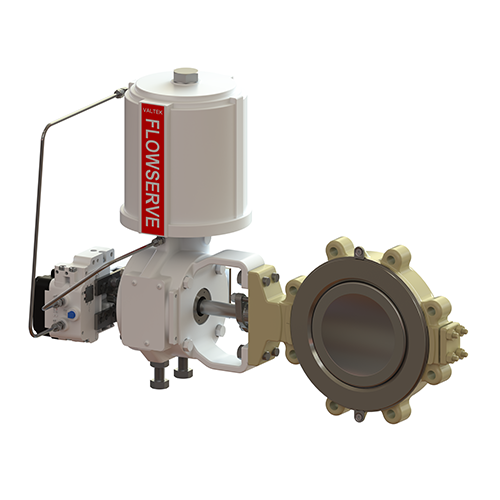

Усиленный регулирующий дисковый затвор
с двойным эксцентриситетом, имеющий
большую пропускную способность и низкое
гидравлическое сопротивление.
Конструктивные особенности
• Поршневой привод с большим
перестановочным усилием в сочетании
с эксцентриковым диском обеспечивает
эффективное регулирование расхода, даже
при больших перепадах давлениях, когда
диск находится рядом с седлом.
• Небольшой момент для смещения диска из
закрытого положения обеспечивает точное
регулирование при небольшом открытии
затвора.
• В момент открытия диск сразу поднимается
с седла. В результате исключается износ
диска и седла, уменьшается протечка
и увеличивается срок службы деталей
затвора.
Технические характеристики
• Тип: поворотный.
• Размеры: 2" ‑ 30".
• Давление: класс 150 ‑ 600.
• Материалы: углеродистая сталь;
нержавеющая сталь; специальные сплавы.
• Температура: ‑29°C ‑ 649°C; ‑20°F ‑ 1200°F.
Решения
Предназначен для регулирования расхода,
давления и температуры технологических
сред в нефтегазовой промышленности.
Оптимальное решение для регулирования
волокнистых суспензий, жидкостей, газов
и водяного пара при сверхвысоких давлениях
и температурах

Высокоэффективный регулирующий дисковый
затвор с тройным эксцентриситетом,
имеющий абсолютную герметичность затвора
в закрытом положении.
Конструктивные особенности
• Успешно прошел испытания
на герметичность в закрытом положении
в соответствии с требованиями самых
жестких промышленных стандартов,
включая API 598, MSS SP‑68, ISO 5208
(EN 12266), ANSI/FCI 70‑2.
• В зависимости от условия применения
в стандартном исполнении используется
многослойное или сплошное металлическое
уплотнительное кольцо.
• Выпускаются затворы с укороченным
корпусом для установки между фланцами,
с корпусом с проушинами, с фланцевым
укороченным или удлиненным
корпусом (по ASME B16.10), с корпусом
с патрубками под приварку встык, корпусом
для криогенных температур.
Технические характеристики
• Тип: поворотный.
• Размеры: 3" ‑ 24".
• Давление: класс 150 – 1500.
• Материалы: углеродистая сталь;
нержавеющая сталь; специальные сплавы.
• Температура: ‑196°C ‑ 820°C; ‑320°F ‑ 1500°F.
Решения
Предназначен для использования в качестве
технологической регулирующей арматуры
в нефтегазовой промышленности.
Оптимальное решение для трубопроводов
среднего и большого диаметра, когда
требуется герметичное отключение, включая
установку на торце трубопровода.

Высокоэффективный регулирующий дисковый
затвор с двойным эксцентриситетом
выпускается из разных конструкционных
материалов, сальниковыми уплотнениями
штока разной конструкции, мягким,
металлическим или двухслойным седлом.
Конструктивные особенности
• Увеличенная пропускная способность
и повышенная точность регулирования
расхода благодаря использованию
практически плоского диска.
• Разные варианты исполнения сальниковой
набивки, обеспечивающей пониженный
уровень неорганизованных выбросов
в соответствии с требованиями Закона
о контроле загрязнений воздуха
(США), включая вакуумные системы,
для которых предусмотрена набивка из
профилированных колец из ПТФЭ.
• Удобство технического обслуживания, так
как диск крепится на валу только клиновой
шпонкой.
Технические характеристики
• Тип: поворотный.
• Размеры: DN 50 ‑ 900; 2" ‑ 36".
• Давление: класс 150 – 300; PN 10 ‑ 40.
• Материалы: углеродистая сталь;
нержавеющая сталь; специальные сплавы.
• Температура: ‑73°C ‑ 538°C; ‑100°F ‑ 1000°F.
Решения
Предназначен для регулирования расхода
технологической среды в нефтегазовой
промышленности. Оптимальное решение
для точного регулирования расхода или
использования в качестве запорной арматуры
для облегченных трубопроводов в условиях
ограничения места.

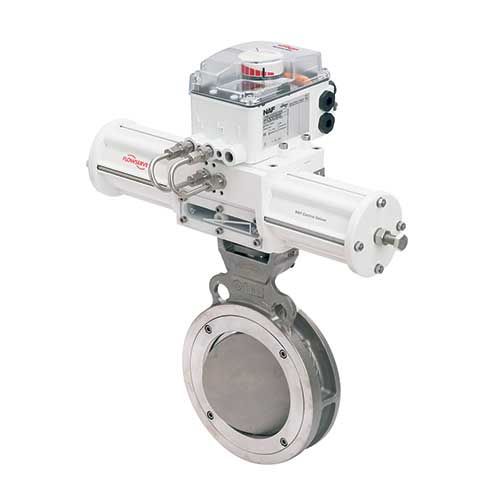

Высокоэффективный дисковый затвор с тройным эксцентриситетом.
Может иметь мягкие или металлические седла. Часто применяется
в качестве запорной арматуры, но с одинаковым успехом может
использоваться и для регулирования, в первую очередь, при больших
расходах и низких давлениях.
Конструктивные особенности
• Тройной эксцентриситет обеспечивает минимальный износ седла.
• Двухсторонний подвод среды, герметичность в закрытом положении.
• Низкий перестановочный момент, плавное регулирование.
Технические характеристики
• Тип: поворотный.
• Размеры: DN 80 ‑ DN 700; 3" ‑ 28".
• Давление: PN 10 ‑ PN 40; класс 150 ‑ 300.
• Материалы: углеродистая сталь; нержавеющая сталь;
специальные сплавы.
• Температура: ‑30°C ‑ 350°C; ‑22°F ‑ 662°F.
Решения
Оптимальный вариант по технико‑экономическим показателям
для замены арматуры других типов, особенно при больших DN.
Высокая степень герметичности в закрытом положении в сочетании
с небольшой строительной длиной позволяют широко использовать
затвор в целлюлозно‑бумажной промышленности, химической
и нефтехимической промышленности, нефтегазовой промышленности,
на электростанциях и металлургических заводах

Широкий диапазон регулирования и большая пропускная способность.
Вместе с приводом Turnex, монтируемым напрямую, образует
компактное регулирующее устройство с прекрасными пропускными
и эксплуатационными характеристиками.
Конструктивные особенности
• Компактный комплектный регулирующий шаровой кран.
• Большая пропускная способность позволяет использовать краны
с меньшим DN.
• Шар с V‑образным вырезом для обеспечения широкого диапазона
регулирования.
Технические характеристики
• Тип: поворотный.
• Размеры: DN 25 ‑ DN 500; 1" ‑ 20".
• Давление: PN 10 ‑ PN 40; класс 150 ‑ 300.
• Материалы: углеродистая сталь; нержавеющая сталь;
специальные сплавы.
• Температура: ‑30°C ‑ 250°C; ‑22°F ‑ 482°F.
Решения
Оптимальный вариант по технико‑экономическим показателям
для замены прямоходной регулирующей арматуры. Возможна
установка малошумного антикавитационного затвора Z‑trim.
Предназначен для использования в целлюлозно‑бумажной
промышленности, химической и нефтехимической промышленности,
нефтегазовой промышленности, на электростанциях
и металлургических заводах.

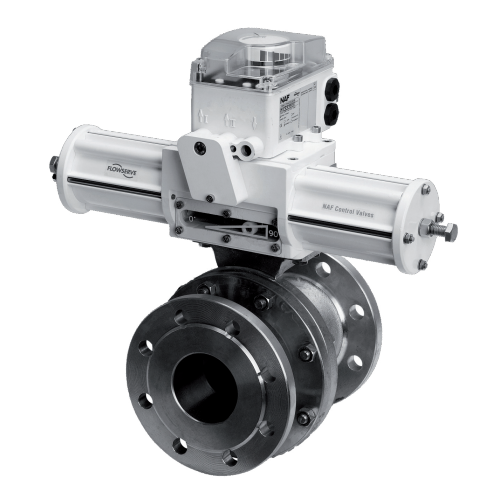

Полнопроходной шаровой кран с плавающим шаром,
предназначенный для использования в качестве регулирующей,
запорной и отсечной арматуры. Выпускается с металлическими или
мягкими седлами. При использовании крана для регулирования
исполнении затвора Z‑trim позволит уменьшить шум и подавить
кавитацию.
Конструктивные особенности
• Полнопроходное исполнение обеспечивает большую пропускную
способность.
• Двухсторонний подвод среды, герметичность в закрытом положении.
• Компактный комплектный регулирующий шаровой кран.
Технические характеристики
• Тип: поворотный.
• Размеры: DN 25 ‑ DN 400; 1" ‑ 16".
• Давление: PN 10 ‑ PN 40; класс 150 ‑ 300.
• Материалы: углеродистая сталь; нержавеющая сталь;
специальные сплавы.
• Температура: ‑30°C ‑ 350°C; ‑22°F ‑ 482°F.
Решения
Благодаря почти идеальным характеристикам, этот кран становится
оптимальным решением для регулирования потоков в тяжелых
условиях, когда свойства среды и режимные параметры, в частности
давления, обуславливают жесткие требования к конструкции,
материалам и эксплуатационным характеристикам. Предназначен
для использования в целлюлозно‑бумажной промышленности,
химической и нефтехимической промышленности, нефтегазовой
промышленности, на электростанциях и металлургических заводах.

Полнопроходной шаровой кран с шаром в опорах, предназначенный
для использования в качестве регулирующей, запорной и отсечной
арматуры. Небольшой перестановочный момент и точное плавное
регулирование.
Конструктивные особенности
• Полнопроходное исполнение обеспечивает большую пропускную
способность.
• Двухсторонний подвод среды, герметичность в закрытом положении.
• Небольшой перестановочный момент и плавное регулирование.
Технические характеристики
• Тип: поворотный.
• Размеры: DN 150 ‑ DN 800; 6" ‑ 32".
• Давление: PN 10 ‑ PN 40; класс 150 ‑ 300.
• Материалы: нержавеющая сталь; специальные сплавы.
• Температура: ‑30°C ‑ 250°C; ‑22°F ‑ 482°F.
Решения
Оснащается приводом Duball. Модельный ряд включает краны
с DN 1"/25 – 32"/800. В качестве опции возможна малошумная
и антикавитационная конструкция затвора Z‑trim.
